Gas heat recovery heat exchangers
Alfa Laval GHR je kompakten toplotni izmenjevalnik za rekuperacijo toplote plinov, posebej zasnovan za rekuperacijo toplote izpušnih plinov iz majhnih in srednje velikih plinskih motorjev, turbin in čistih procesnih dimnih plinov s temperaturo do 600 °C. Približno 25 % celotne industrijske odpadne toplote na svetu je v temperaturnem območju med 200 in 500 °C.
Funkcije, ki omogočajo drugačno rekuperacijo:
- Manjša velikost in teža zaradi povečanega območja prenosa toplote.
- Zunanji obvod (by-pass) ni potreben. Robustna zasnova omogoča številne zagone/zaustavitve zaradi "vzmetne zasnove".
- Čiščenje je mogoče med delovanjem plinskega motorja, turbine ali procesa z vgrajeno čistilno napravo.
- Vgrajena regulacijska loputa omogoča prilagoditev izhodnega medija glede na potrebe.
- Majhna inercija zaradi majhnega volumna medija. Manj prekinitev in krajši intervali med glavnimi čiščenji z načinom suhega delovanja.
Zakaj bi za rekuperacijo toplote izpušnih plinov izbrali Alfa Laval?
Varčevanje z energijo
Toplotni izmenjevalniki Alfa Laval GHR zagotavljajo najboljšo splošno učinkovitost pri rekuperaciji presežne toplote dimnih plinov. Približno 22 do 25 % odvečne toplote iz izpušnih plinov iz motorjev in turbin je bilo ponovno uporabljenih. Pričakujte do 95-odstotno izboljšanje učinkovitosti elektrarne pri soproizvodnji toplote in električne energije.
Omogoča zajem toplote čistih izpušnih plinov iz različnih industrijskih virov in proizvaja vročo vodo, paro ali vroče olje, ki je lahko brezplačna dobrina za industrijo. Poleg tega iz odvečne toplote, pridobljene s pomočjo cikla ORC, proizvaja električno energijo.
Povečanje donosnosti
Toplotni izmenjevalnik Alfa Laval GHR ponovno zajame največjo možno količino energije in tako zmanjša porabo goriva, kar pomeni najkrajši čas povrnitve naložbe. Pogosto v manj kot enem letu, odvisno od projektnih specifikacij.
Modul »Plug & play« bo skrajšal čas namestitve. Zaradi svoje kompaktne velikosti in manjše teže potrebuje manj prostora v obratu.
Čiščenje opreme v kolikor je potrebno je mogoče med delovanjem motorjev in turbin. To zmanjša prekinitve delovanja.
Zmanjšanje emisij
Izboljšanje učinkovitosti v obstoječih obratih z rekuperacijo toplote izpušnih plinov kjer koli na svetu je pristop, ki bo omogočal boljšo prihodnost. Izboljšanje učinkovitosti v obstoječih obratih je učinkovit in gospodaren način za zmanjšanje emisij ogljikovega dioksida (CO2). Učinkovitejši obrat porabi manj goriva, povzroča manj emisij in zagotavlja nižje variabilne stroške. Toplotni izmenjevalniki Alfa Laval GHR lahko izboljšajo učinkovitost obratov in s tem zmanjšajo emisije, vključno z emisijami CO2, ter izboljšajo učinkovitost obratov.
Izmenjevalniki Alfa Laval GHR v številkah
- Po vsem svetu je nameščenih 1000 enot toplotnih izmenjevalnikov Alfa Laval GHR.
- Po vsem svetu obstajajo sistemi z 2,0 GW odvečne toplote za rekuperacijo.
- 90-odstotni izkoristek naprave je mogoč pri soproizvodnji toplote in električne energije.
- V najboljših primerih je mogoča enoletna povrnitev naložbe (ROI).
CHP
Soproizvodnja toplote in električne energije (SPTE) je ena najučinkovitejših metod za izkoriščanje energije. Več kot 90 % energije je mogoče spet ponovno uporabiti. To je stroškovno zelo učinkovita rešitev, ki prinaša številne prednosti.
Organski Rankinov cikel
Obnovljivi viri energije spodbujajo rast, obljubljajo pa tudi bolj trajnostno prihodnost. Proizvodnja električne energije z uporabo geotermalne energije ali odpadne industrijske toplote lahko poveča izkoristek obrata, izboljša vaš okoljski odtis in poveča dobičkonosnost.
Rekuperacija presežne toplote
Rekuperacija presežne toplote je ključnega pomena za izboljšanje energetske učinkovitosti. Danes tehnologija omogoča zajemanje in ponovno uporabo odvečne toplote iz obstoječih procesov za druge namene, na primer za ogrevanje ali proizvodnjo električne energije.
Tehnični podatki o GHR
- Kapaciteta: 250 kWe – 10 MWe
Stran z izpušnimi dimnimi plini:
- Najvišja vhodna temperatura: 600 °C
- Najnižja izhodna temperatura: odvisna od goriva in sestave izpušnih plinov
- Izguba tlaka: glede na zahteve stranke
Medijski viri
Vroča voda
-
Daljinsko ogrevanje, HVAC, procesne uporabe, ORC (elektrika) itd.
TEG
- Daljinsko ogrevanje, HVAC, procesna uporaba, ORC (elektrika) itd.
Toplotno olje
- Ogrevanje
Para
- Procesne aplikacije, parne turbine (elektrika), delovna para

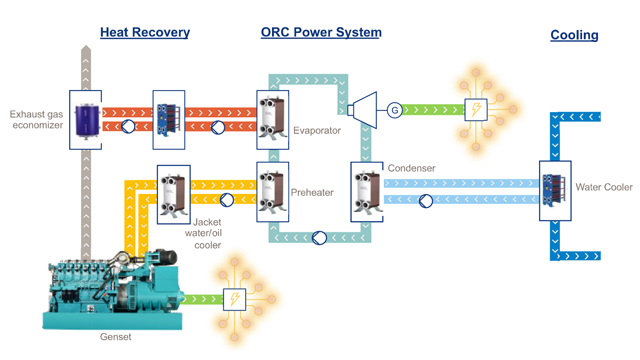

Vir toplote iz izpušnih plinov in ORC
Izbrane reference
Proizvodnja električne energije na Kitajskem
70 x Alfa Laval Micro 319 za plinskimi motorji za proizvodnjo tople vode.
Procesni dimni plini na Kitajskem
3 x Alfa Laval Micro 406 in 2 x Alfa Laval Micro 410 se uporabljata za vračanje toplote iz peči za taljenje aluminija za proizvodnjo vroče vode.
Industrijski proces v Italiji
Alfa Laval Micro 814 za uporabo vroče vode po plinskem motorju.
Hotelska dejavnost v Mehiki
Alfa Laval Micro 210 za uporabo vroče vode po plinskem motorju.
Daljinsko ogrevanje na Danskem
Alfa Laval Micro 714 za uporabo vroče vode po motorjih na več goriv.
Rekuperacija odpadne toplote
Z ustrezno tehnologijo toplotnih izmenjevalnikov lahko pridobivate toploto z visoko temperaturo, ki nastaja v industrijskih procesih, in toploto z nižjo temperaturo, ki jo zajemajo toplotne črpalke, na primer pri hlajenju podatkovnih centrov ali pri pripravi vode. Ta toplota se lahko nato uporabi za različne namene, od daljinskega ogrevanja do proizvodnje električne energije.
