Micro

Alfa Laval Micro je kompakten izmenjevalnik toplote izpušnih plinov, posebej zasnovan za rekuperacijo odpadne toplote iz majhnih plinskih turbin ter majhnih motorjev in čistih procesnih dimnih plinov.

Alfa Laval Micro 640x360

Varčna uporaba odpadne toplote

  • Majhen odtis in teža
  • Čiščenje je mogoče med delovanjem motorja, turbine ali procesa
  • Izhod je mogoče prilagoditi glede na potrebe
  • Podaljšajte čas med večjimi čiščenji, npr. z načinom suhega teka
  • Nizek tlačni padec dimnih plinov

Pri vsakem delovanju je skoraj vedno mogoče še naprej zmanjševati porabo energije in s tem povezane stroške. Skrivnost se skriva v ponovni izrabi energije, izgubljene kot toplota izpušnih plinov. Alfa Laval ima kot pionir na področju rekuperacije odpadne toplote na voljo tehnologijo in strokovno znanje, s katerima vam lahko pomaga še povečati energetsko učinkovitost.

Myanmar 640x360.jpg

Uporaba

Naprava Micro lahko deluje z različnimi mediji, vključno z vodo, paro, trietilen glikolom (TEG) in termičnim tekočim oljem (TFO). Toplotni izmenjevalci Alfa Laval Micro se uporabljali v različnih aplikacijah v številnih industrijskih panogah.

Power generation 640x360.jpg

Zasnova

Naprava Micro je izdelana v trpežni izvedbi z grelno površino, sestavljeno iz več koaksialnih cevi, razporejenih v navpični ali vodoravni valjasti plošči. To zagotavlja dolgotrajno in nemoteno delovanje ter zmogljivost od približno 250 do 5000 kW.


Grelna površina naprave Micro je bila razvita za enostavno vzdrževanje. Čiščenje je mogoče izvesti s postopkom pirolize pri delovanju v suhem načinu ali z opcijskimi obročki za izpihovanje saj s stisnjenim zrakom, paro ali vodo.

. . .

Tehnični podatki

  • Kapaciteta: 250 – 5000 kW

Na strani dimnih plinov:

  • Najvišja vhodna temperatura: 600 °C (suhi tek 530 °C)
  • Najnižja izhodna temperatura: Odvisno od goriva in sestave izpušnih plinov
  • Izguba tlaka: Po zahtevi kupca
.

Geometrija

  • Teža: (z izolacijo) 400 kg do 3900 kg
  • Premer (vključno z izolacijo): 950 do 1870 mm
  • Višina (z izolacijo): 1700 do 2800 mm
  • Vhod/izhod za medije: DN100
  • Izpušni dovodni/izpustni kolektor: DN450 do DN1000
  • Izolacija: 150 mm.

Kako deluje

.

Alfa Laval Micro - how it works illustration.png

Vir medija

  • Vroča voda

    Daljinsko ogrevanje, HVAC, procesne aplikacije, ORC (elektrika) itd.
  • TEG

    Daljinsko ogrevanje, HVAC, procesna uporaba, ORC (elektrika) itd.
  • Termično olje

    Ogrevanje
  • Para

    Procesne aplikacije, parne turbine (elektrika), delovna para
.

Izbrane reference

Proizvodnja električne energije na Kitajskem

70 x Alfa Laval Micro 319 za plinskimi motorji za proizvodnjo tople vode.

Power generation in China 2

Procesni dimni plini na Kitajskem

3 x Alfa Laval Micro 406 in 2 x Alfa Laval Micro 410 se uporabljata za vračanje toplote iz peči za taljenje aluminija za proizvodnjo vroče vode.

Process flue gas in China

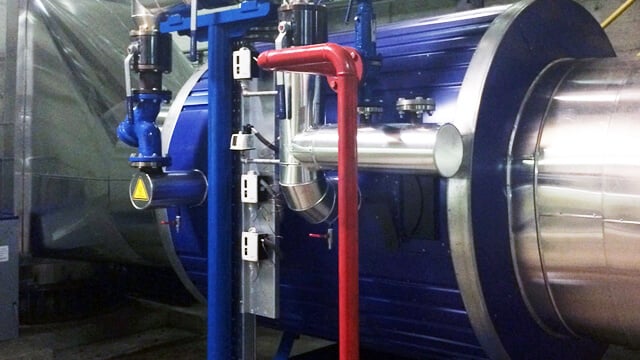

Industrijski proces v Italiji

Alfa Laval Micro 814 za uporabo vroče vode po plinskem motorju.

Industrial process in Italy

Hotelska dejavnost v Mehiki

Alfa Laval Micro 210 za uporabo vroče vode po plinskem motorju.

Hotel Industry in Mexico

Daljinsko ogrevanje na Danskem

Alfa Laval Micro 714 za uporabo vroče vode po motorjih na več goriv.

District heating in Denmark

Proizvodnja električne energije na Kitajskem

11 x Alfa Laval Micro 422 s ciklonom za proizvodnjo pare.

Power generation in China
