Toplotna črpalka za amonijak rekuperira odpadno toploto v proizvodnem obratu Alfa Laval

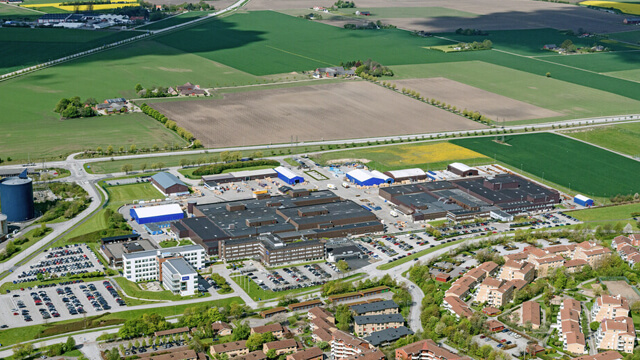

Alfa Laval je eden največjih svetovnih dobaviteljev toplotnih izmenjevalnikov, ki strankam ponuja podporo z izdelki, ki povečujejo energetsko učinkovitost in zmogljivost njihovih procesov. Alfa Laval je na lokaciji Gunnesbo v Lundu na jugu Švedske prav tako vodilni v industriji na področju rekuperacije toplote. Od leta 2013 se nizkotemperaturna odpadna toplota, ki nastaja pri proizvodnji sestavnih delov, pridobiva z inovativnim sistemom toplotne črpalke na osnovi amonijaka.

Ta rešitev s toplotno črpalko lahko zadovolji potrebe po ogrevanju celotne tovarne in sedeža podjetja. Samo z odpadno toploto je mogoče pokriti potrebe po ogrevanju prostorov in topli vodi. S tem se ne le izognete onesnaževanju okolja s približno 146 tonami CO₂ na leto, temveč je to tudi zelo smiselno za poslovanje. Pred namestitvijo toplotne črpalke je družba Alfa Laval kupovala približno 3.700 MWh daljinskega ogrevanja. Danes se lahko to število zmanjša za približno 85 % zaradi rekuperacije procesne toplote. Z drugimi besedami, naložba se je povrnila v manj kot treh letih.

Dvojna učinkovitost, preprosto izvedljiva z amonijakom kot hladilnim sredstvom

Za nadaljnji napredek na področju trajnosti je bilo pomembno tudi, da se izognemo izbiri hladilnega sredstva, ki bi lahko negativno vplivalo na podnebje ali okolje. Zahteva je bila izbrati naravno hladilno sredstvo, ki bo na voljo tudi v prihodnosti. Nato je bilo ugotovljeno, da je mogoče z uporabo industrijskega sistema z naravnim amonijakom kot hladilnim sredstvom, ki ga bo mogoče uporabljati tudi v prihodnje, pridobiti sistem toplotne črpalke z dvakrat večjo učinkovitostjo v primerjavi z uporabo obstoječega komercialnega sistema.

Nižji stroški s polvarjenimi ploščnimi izmenjevalniki toplote

Osrednji del na novo zasnovanega sistema je poplavljen polvarjeni uparjalnik v kombinaciji s separatorjem Alfa Laval U-turn. Absorbira toplotno energijo hladilnega sistema za olje, ki se pri stiskanju plošč v tovarni segreje na približno 40 °C. Toplotna črpalka po kompresiji oddaja toploto iz polvarjenega kondenzatorja v krog ogrevalne vode v stavbah in tako poveča temperaturo vode na 65 °C. Sistem pri tem potrebuje minimalno količino, kar omogočajo ti kompaktni, visoko učinkoviti polvarjeni ploščni izmenjevalniki toplote, zato potrebuje le 40 kg amonijaka. Skupna ogrevalna zmogljivost toplotne črpalke znaša 827 kW.

Resnično praktični

Alfa Laval ta uspešni projekt uporablja kot razstavni prostor, v katerem se stranke, organizacije in zaposleni lahko sami prepričajo o njegovih prednostih.

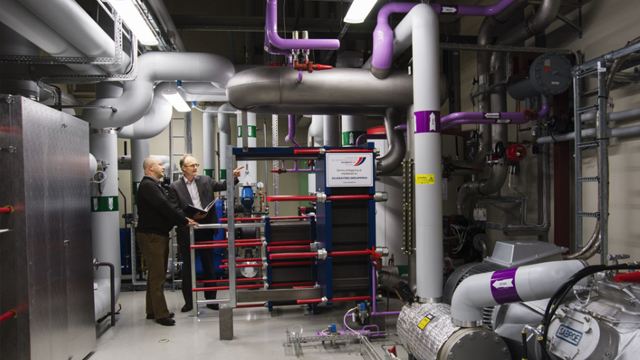

Glavna oprema v obratu

• Batni kompresor za amonijak Sabroe
• Visokotlačni plavajoči ventil Witt
• Polvarjeni ploščni uparjalnik Alfa Laval MK15-BW, opremljen z modulom za ločevanje amonijaka U-turn
• Polvarjeni zaprti ploščni kondenzator Alfa Laval M10-BW
